千亿平台官方网站 红外热成像技术在电力巡检领域的应用

在世界各国，红外热像仪已经成为电力行业预防性维护检测的核心工具。全世界数以万计的电力企业正在使用红外热像仪，以避免发生代价高昂的故障，提高运营可靠性，避免发生电气火灾。

电力设备的故障有多种多样，但大多数都伴有发热的现象。从红外诊断的角度看，通常分为外部故障和内部故障。众所周知，电力系统运行中，载流导体会因为电流效应产生电阻损耗，而在电能输送的整个回路上存在数量繁多的连接件、接头或触头。在理想情况下，输电回路中的各种连接件、接头或触头接触电阻低于相连导体部分的电阻。那么，连接部位的损耗发热就不会高于相邻载流导体的发热。然而一旦某些连接件、接头或触头因连接不良，造成接触电阻增大，该部位就会有更多的电阻损耗和更高的温升，从而造成局部过热。此类通常属外部故障。

外部故障的特点是 ：局部温升高，易用红外热像仪发现，如不能及时处理，情况恶化快，易形成事故，造成损失。外部故障在已发生的电力事故中比例较大。

所谓高电压电器设备的内部故障，主要是指封闭在固体绝缘以及设备壳体内部的电气回路故障和绝缘介质劣化引起的各种故障。由于这类故障出现在电气设备的内部，因此反映的设备外表的温升很小，通常只有几K。检测这种故障对检测设备的灵敏度要求较高。

内部故障的特点是 ：故障比例小，温升小，危害大，对红外检测设备要求高。

根据相关单位提供的长期实测数据及大量案例的综合统计，电力设备外部热缺陷一般占设备缺陷总指数的90％～93%，内部热缺陷仅占7%～10%左右。

电力行业，是民用领域中最早就将热像仪运用于设备的安全检修上，通过其对电气设备和线路的热缺陷进行探测，如变压器、套管、断路器、刀闸、互感器、电力电容器、避雷器、电力电缆、母线、导线、组合电器、绝缘子串、低压电器以及具有电流、电压致热效应或其他致热效应的设备的二次回路等，这对于及时发现、处理、预防重大事故的发生可以起到非常关键而有效的作用。

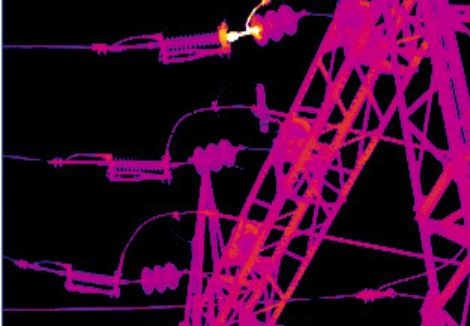

示例一 ：这是一个城市中心区的变电站，承担着向附近的一所医院和周围居民区供电的任务。千亿国际平台用红外热像仪检测变电站的接点，在红外图像中发现了一个发热的接点，用长焦镜头测量后的温度为437℉。高空杆塔部位的故障隐蔽性强，难于检测，而使用红外热像仪就让检测工人及时、轻松地发现这个热异常。

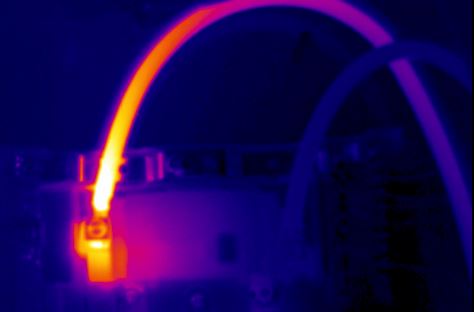

示例二 ：同样在这个变电站，千亿国际平台使用红外测温热像仪

对变电箱内的断路器进行检测，发现了一个过热接点的隐患。从而又有效避免了一次恶性电力事故的发生。

利用红外测温热像仪这种非接触式的随机无损检测设备，及时、方便、作业强度低、无需断电，不影响电力用户的正常使用，而且最大程度地保证了检测操作人员的作业安全，创造了极大的经济效益和社会效益。因此从上世纪80年代起，一经运用便得到电力部门的广泛认可和推广。
